闫亚宾教授课题组

答辩过程中，苏婷同学围绕二维材料力学性能与可靠性相关研究进行了系统汇报，充分展示了扎实的科研积累、严谨的学术态度和持续探索的研究精神。

从课题攻关到论文写作，从实验分析到答辩展示，每一步都凝结着长期坚持与认真投入。祝愿苏婷同学在未来的科研与人生道路上继续保持热爱与笃定，步履从容，前程似锦，开启更加精彩的新篇章！

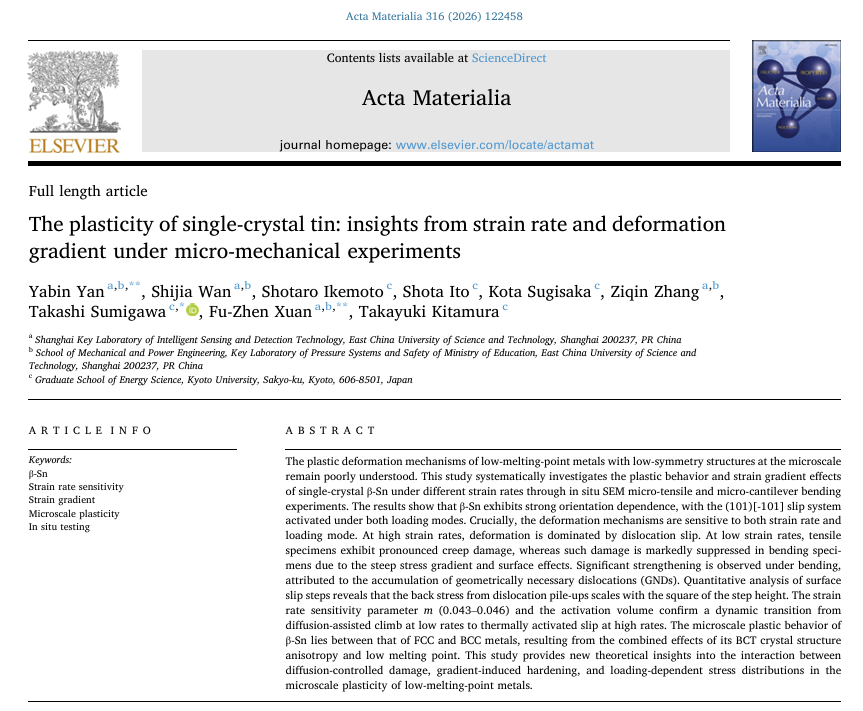

β-Sn 是电子互连中的典型低熔点、低对称性金属，其微尺度塑性同时受应变速率、加载方式和几何尺度影响。现有研究对位错滑移、蠕变损伤与应变梯度效应之间的耦合关系仍缺乏直接实验认识，限制了微纳互连结构的可靠性评价。

采用原位 SEM 微拉伸和微悬臂梁弯曲实验，对不同应变速率下单晶 β-Sn 的塑性变形进行对比研究，并结合表面滑移台阶、应变率敏感性和激活体积分析识别主导机制。

结果表明，高应变速率下变形主要由位错滑移控制，低应变速率下微拉伸试样出现明显蠕变损伤，而弯曲试样中的陡峭应力梯度会抑制损伤并诱发几何必要位错强化。该工作揭示了速率效应与变形梯度对单晶锡微尺度塑性的协同作用，为电子互连和微纳金属结构的寿命评价提供了实验依据。

原文链接：https://doi.org/10.1016/j.actamat.2026.122458

本次会议全称为第18届工程结构完整性评估国际会议暨2026结构完整性国际研讨会，即 18th International Conference on Engineering Structural Integrity Assessment in conjunction with the 2026 International Symposium on Structural Integrity（ESIA18-ISSI2026）。会议在英国斯特拉斯克莱德大学 Technology and Innovation Centre 举行，由英国工程结构完整性论坛（FESI）与中国结构完整性联盟（CSIC）联合组织。

会议围绕工程结构完整性评估、疲劳与断裂、蠕变损伤、高温结构部件、氢能装备安全、增材制造结构、残余应力、表面处理与涂层、结构健康监测、人工智能辅助可靠性评价等方向展开，吸引了来自英国、中国、欧洲及其他国家和地区高校、科研机构与工业界的专家学者参会。

参会期间，苏婷作题为“Tensile Mechanical Properties and Edge Defect-Driven Degradation in Bilayer Graphene”的分会场报告；万拾佳作题为“Effect of high angle grain boundary on plastic deformation and fracture of micro-bicrystal copper: An in-situ SEM experimental and multiscale simulation study”的分会场报告，展示了课题组在二维材料力学性能和微尺度双晶铜塑性变形与断裂机制方面的近期研究成果。

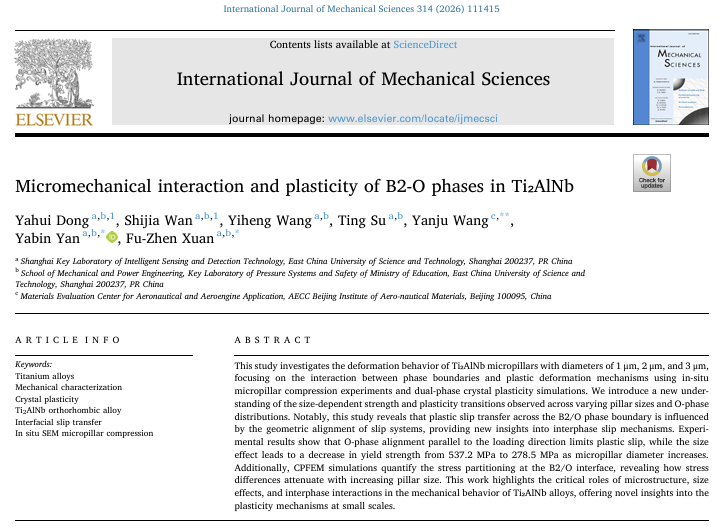

Ti₂AlNb 合金兼具低密度、比强度、抗蠕变和抗氧化性能，是面向航空高温构件的轻质候选材料。其 B2 相具有较好的塑性，O 相具有较高强度，两相之间的应力分配与滑移传递决定了合金的强塑性匹配，但小尺度下相界作用与尺寸效应仍缺乏定量认识。

制备直径为 1、2 和 3 μm 的双相微柱，利用原位 SEM 微柱压缩实验观察塑性变形，并建立双相晶体塑性有限元模型，分析不同 O 相分布和微柱尺寸下的相间力学耦合。

结果显示，微柱直径增大时屈服强度由 537.2 MPa 降至 278.5 MPa，塑性机制随尺寸发生转变。O 相取向、局部晶粒尺寸及两相滑移系的几何匹配共同控制应力集中和跨相滑移传递，B2/O 相间应力差随微柱尺寸增大而减弱。该研究为 Ti₂AlNb 合金的微结构调控与跨尺度力学建模提供了实验和计算依据。

原文链接：https://doi.org/10.1016/j.ijmecsci.2026.111415

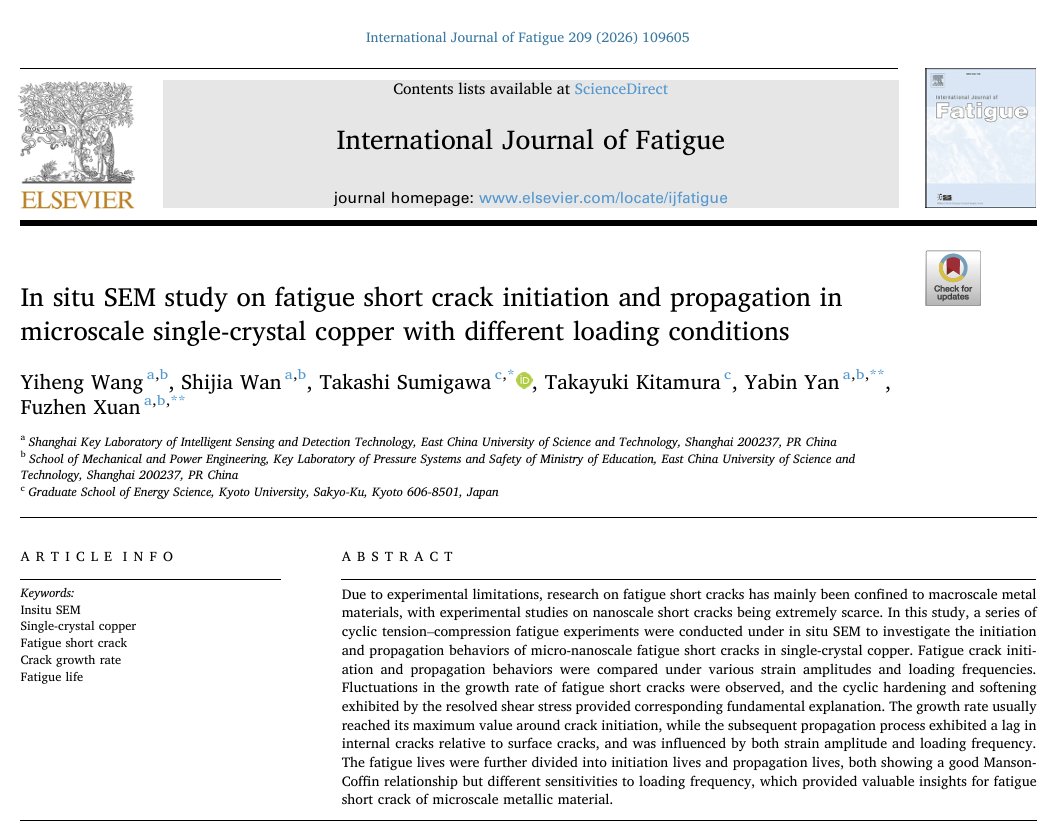

疲劳短裂纹的萌生与早期扩展占据微纳金属构件寿命的重要部分，但受试样制备和原位加载能力限制，现有实验认识主要来自宏观材料。微尺度短裂纹如何响应应变幅和加载频率，仍是微纳器件寿命预测中的关键问题。

对微尺度单晶铜开展应变控制原位 SEM 拉压疲劳实验，比较不同应变幅和加载频率下表面裂纹与内部裂纹的萌生、扩展和寿命分配，并利用分解剪应力的循环硬化与软化解释裂纹速率变化。

结果表明，短裂纹扩展速率在萌生阶段附近达到较高水平，随后内部裂纹相对表面裂纹表现出传播滞后，且该行为受到应变幅和加载频率共同影响。裂纹萌生寿命与扩展寿命均符合 Manson-Coffin 关系，但对加载频率具有不同敏感性。该研究为微尺度金属疲劳损伤的分阶段表征和寿命模型构建提供了直接证据。

原文链接：https://doi.org/10.1016/j.ijfatigue.2026.109605

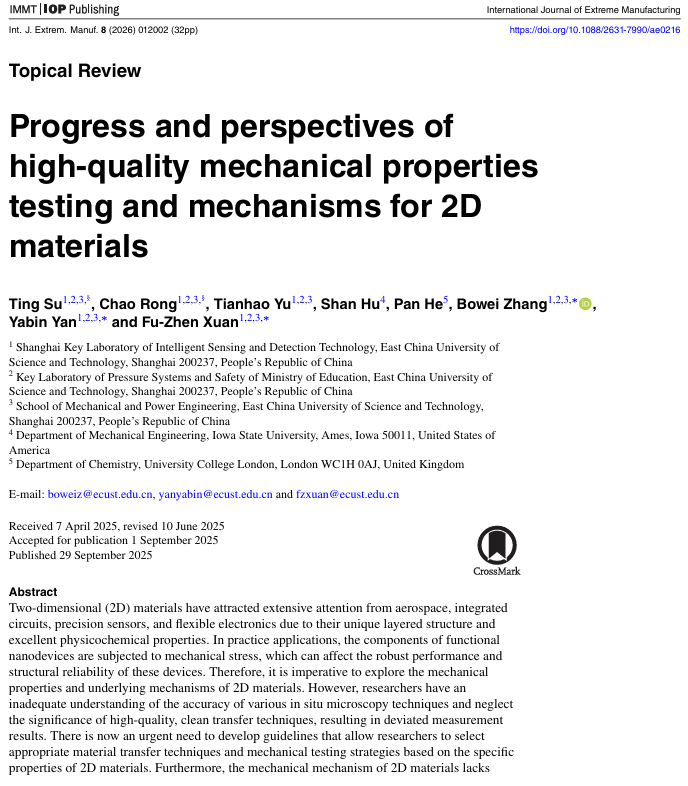

二维材料的原子级厚度使其力学测试高度依赖样品质量、转移过程和原位表征条件。污染、残余应力、边缘缺陷及测试平台差异都可能造成测量偏差，现有研究中材料转移与实验方案之间仍缺少系统匹配原则。

系统梳理二维材料的湿法、干法和确定性转移技术，以及基于 AFM、SEM 和 TEM 的原位力学测试方法，比较不同技术的适用条件与误差来源，并总结断裂行为、几何尺寸效应、边缘缺陷和层间结合机制。

该综述建立了从材料特性、转移质量到测试策略的完整分析框架，为研究人员选择适配的样品制备和力学表征方案提供指导，也为连接二维材料微观结构、力学响应与器件可靠性提供了系统认识。

原文链接：https://doi.org/10.1088/2631-7990/ae0216

二维 Ti₃C₂Tₓ MXene 兼具优异力学性能、金属导电性和溶液加工能力，在航空航天、智能传感、柔性电子及微纳机电系统中具有应用潜力。已有研究主要关注其单轴拉伸行为，受微纳测试方法限制，单层材料在面内剪切载荷下的本征力学性能和起皱稳定性长期缺少直接测量。

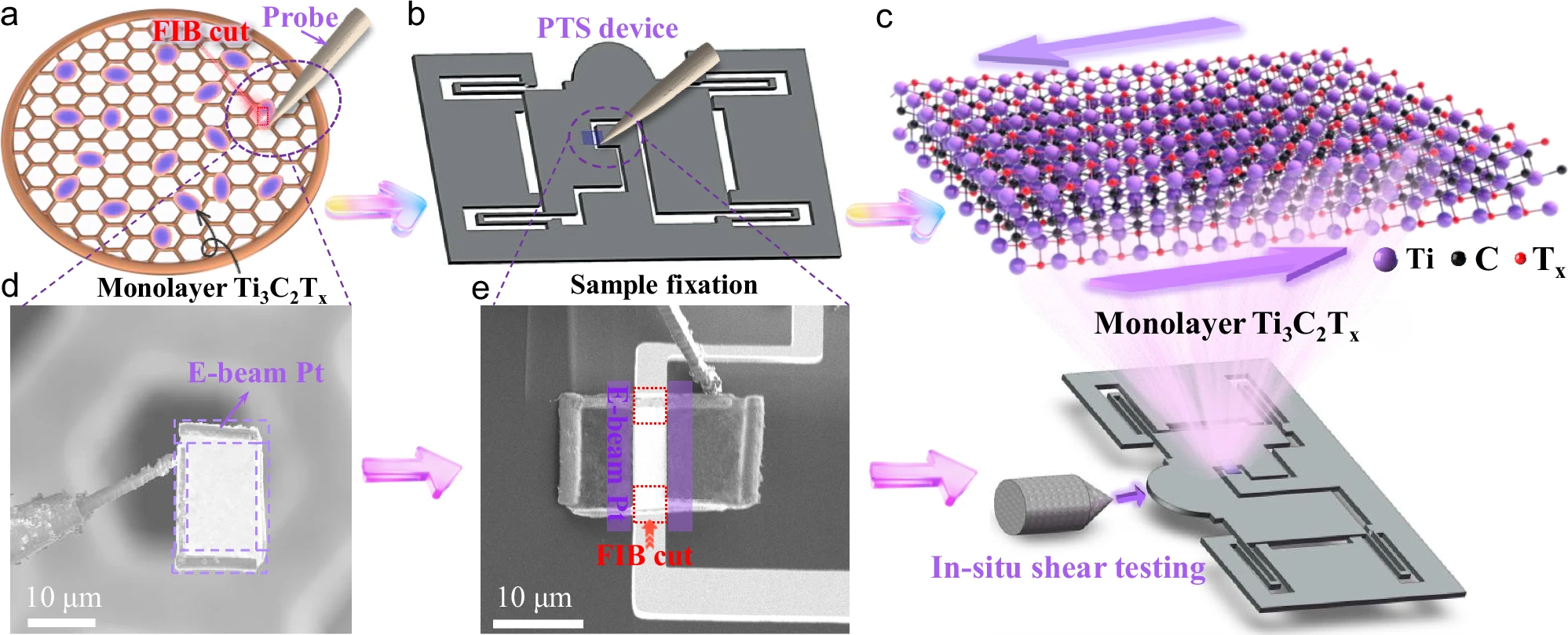

提出 Push-to-Shear 原位测试策略，构建定向剪切器件，在 SEM 中实现单层 Ti₃C₂Tₓ 纳米片的直接面内剪切加载，并结合分子动力学模拟、第一性原理计算和电子显微表征分析变形与损伤机制。

结果表明，单晶单层 Ti₃C₂Tₓ 的面内剪切模量达到 0.279 ± 0.007 TPa，剪切强度约为 18.6 GPa，平均剪切应变约为 8.6%，同时保持稳定的抗皱能力。研究进一步揭示了局部非均匀变形累积与原子层间强键合作用对剪切损伤和面外稳定性的影响，为二维柔性电子与微纳器件的结构设计和可靠性评价提供了直接实验依据。

原文链接：https://doi.org/10.1038/s41467-026-70573-2

大家在惠山国家森林公园沿途赏春、登高远眺，在山间留下集体合影；随后漫步惠山古镇，感受江南街巷的悠闲氛围。

当天的行程也延续至南长街。一路上的交流、笑声与合影，为紧张有序的科研生活增添了轻松的节奏，也让课题组的伙伴情谊更加紧密。
